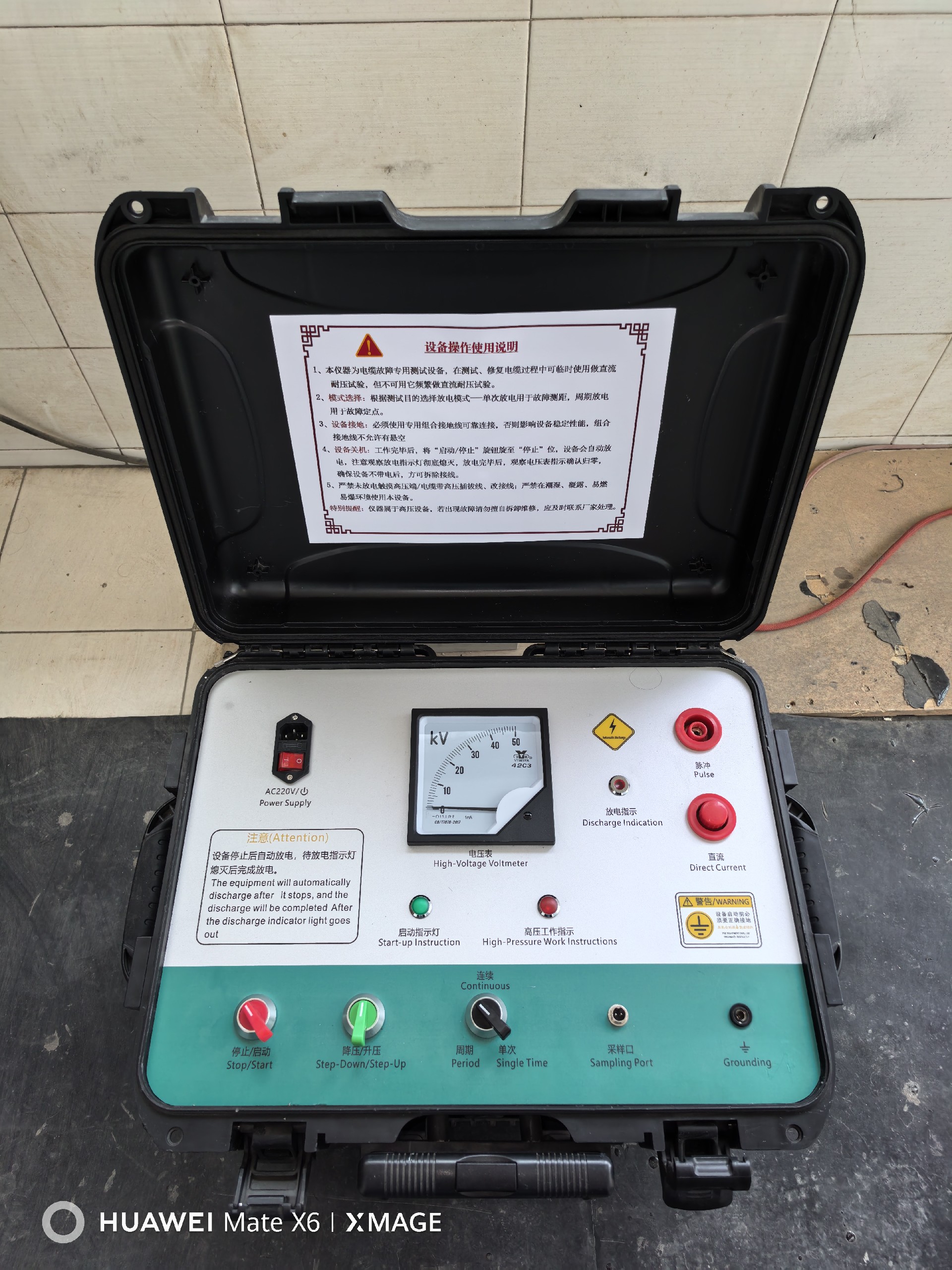

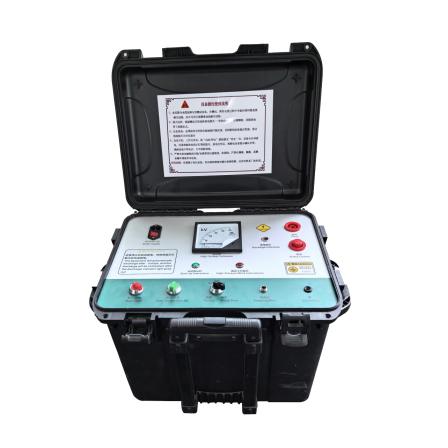

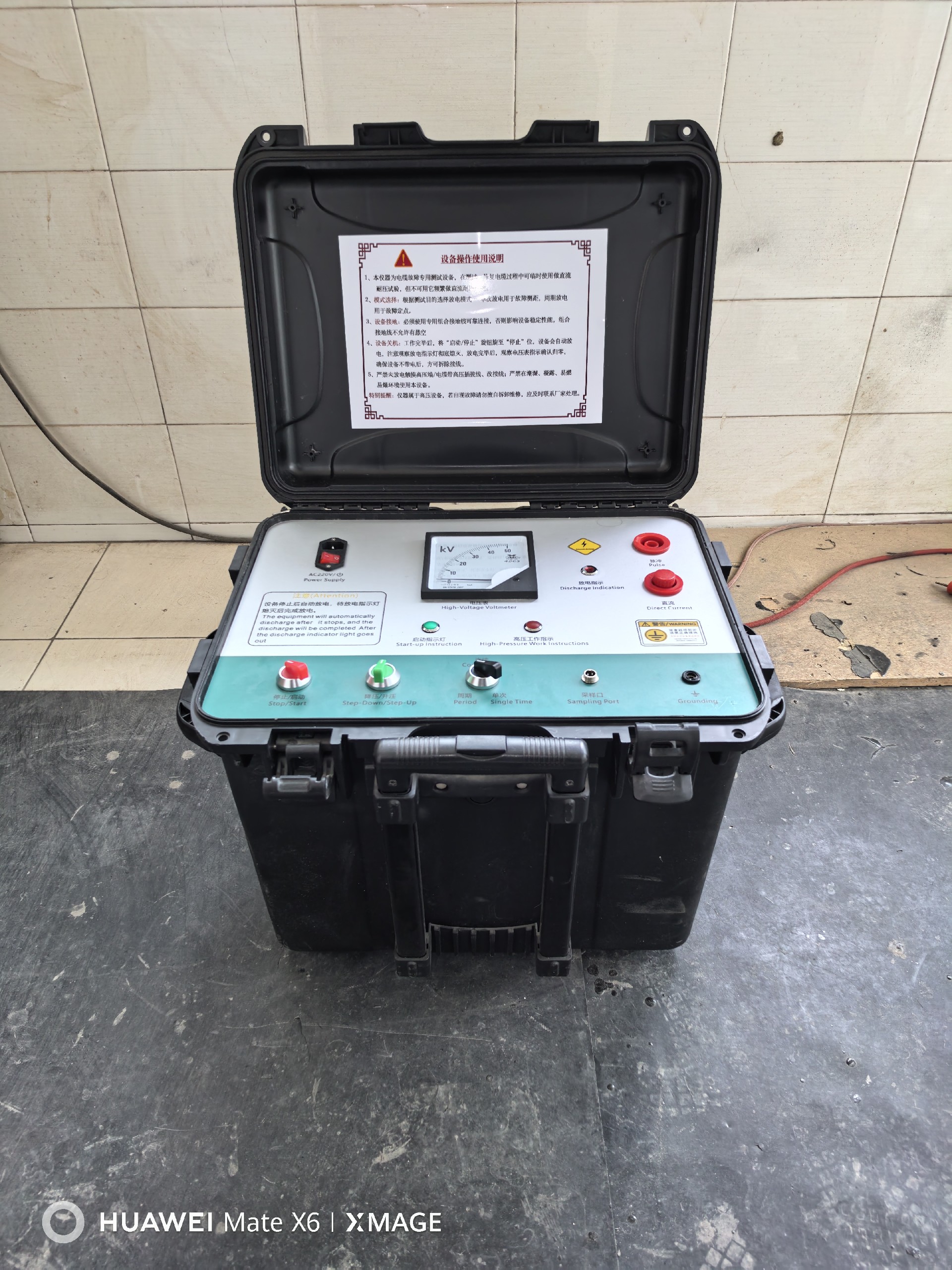

GDBN-G90
一體化高壓信號發生器
使用說明
GDBN-G90一體化高壓信號發生器采用了先進的工藝和技術，在功能、性能和產品集成化上都遠遠超過了其它所有同類產品，便于運輸搬運和現場使用。采用了內置放電打火機構，因此即使故障放電點靠近高壓脈沖施加端，也不會產生干擾，在短電纜故障定位中具有極大的優勢。儀器集成了工頻高壓升壓變壓器、放電球間隙、放電棒以及高壓放電電容，接線簡單，操作安全方便。一體化設計，對被測故障電纜5秒放電一次，大大縮短故障定點時間，并且采用安全隔離模式， 對操作人員的安全提供有力保障。
1.功能特點：
1、 采用封閉箱體結構，所有高壓設備及高壓端口均不外露，確保操作安全。
2、 集成化程度高，將高壓開關電源、高壓脈沖電容器、獨特脈沖輸出機構，自動放電機構、放電棒于一體，整個過程完全絕緣達到了安全第一的要求接線最簡化。
3、 本儀器自動化成度高，具有斷電后自動放電，過流自動保護的功能。特別是高壓開關受控于數字脈沖電路，實現了隨電壓升高自動可調頻率的高壓脈沖發生器。
4、 具有單次放電、周期放電功能，適應不同的電纜故障性質，適用于各種進口、國產電纜故障測試儀。
5、 升壓、打火、放電裝置一體化，接線、操作簡單、方便，體積小，重量輕，方便攜帶。
6、 控制回路采用電子技術設計，安全性、可靠性提高。
7、 體積小所占空間小，可在狹小的環境中安全使用。
2. 技術指標：
1、 脈沖高壓輸出：0～35KV，負極性，連續可調。
2、 直流高壓輸出：0～35KV 最大輸出電流：100mA。
3、 內置電容： 4uF。
4、 工作方式： 直流/單次脈沖/周期脈沖。
5、 放電周期： 5s（可訂制5～30s可調）。
6、 電壓指示誤差：±2%。
7、 放電能量： 3600J。
8、 供電電源： 220V±10% 50Hz±1%。
9、 可定制調整球隙遙控裝置，遙控距離不小于2m。
10、 海拔高度： 1000m以下。
11、 環境溫度： -30℃～40℃。
12、 相對濕度： ≤70％ (40℃時)。
13、 體 積： 350 mm×280 mm×350mm。
14、 質 量： 35kg。
